一、方案背景

在工業現場，只配置有一個RS485通信口的控制儀表，常常需要將數據上傳至兩個主站，尤其是當數據需要同時上傳至現場監控中心和云平臺時，傳輸方案往往變得復雜。

本文旨在提出一種簡單可靠的“一路RS485信號轉一路LoRa和一路4G信號輸出解決方案”，實現將一個RS485輸出信號轉發到兩個不同的設備或系統，提高設備交互能力，同時保持穩定和高效的數據傳輸。

二、方案設計

1、設備選型

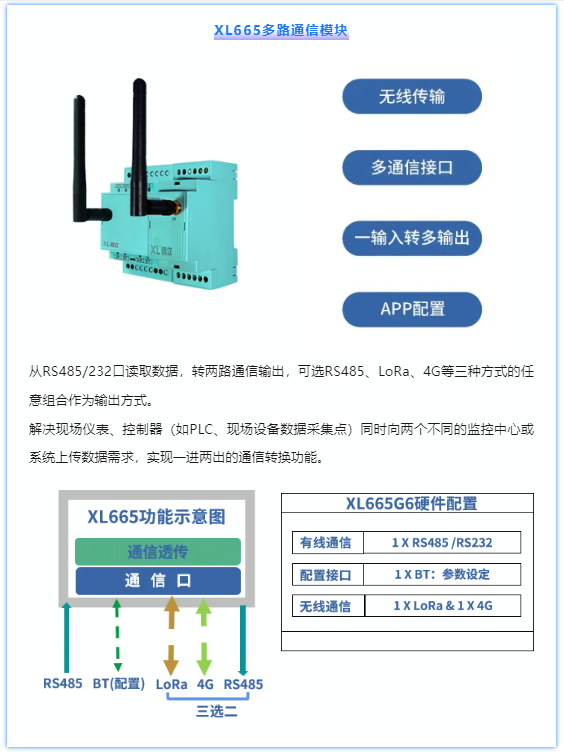

選擇XL665多路通信模塊，將1路RS485信號轉換成一路LoRa和一路4G輸出信號。

2、詳細方案

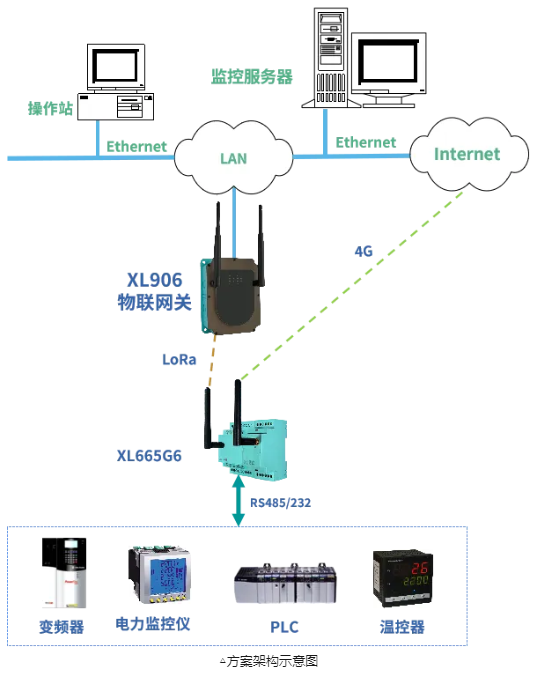

只配置有一個RS485通信口的設備，輸出的RS485信號接入XL665多路通信模塊，轉一路RS485信號和一路LoRa無線信號輸出，同時接入現場控制中心和云平臺，實現設備數據同時接入兩個不同的設備（系統）。

l 經由XL665多路通信模塊輸出的LoRa信號，可上傳至物聯網關，接入監控軟件平臺；

l 經由XL665多路通信模塊輸出的4G信號，直接上傳至用戶云平臺，不經任何第三方（包括信立科技）平臺轉發或中轉。

三、方案效益

1、簡化數據傳輸：化有線傳輸為無線傳輸，將復雜的數據上傳任務簡化為一個簡單可靠的過程。

2、提高設備交互能力：該方案可以實現一個RS485輸出信號轉發到兩個不同的設備或系統，從而提高設備的交互能力。

2、提高設備利用率：工業現場設備的一個RS485輸出可以同時連接到兩個設備或系統，充分利用現有設備的數據輸出能力，提高設備的利用率和效益。
